互感器綜合特性測試儀：工頻與變頻技術對比與應用

互感器（CT/PT，電流互感器/電壓互感器）是電力系統中進行電流、電壓測量的“眼睛”和“橋梁”，其準確性直接影響到電能計量和繼電保護的可靠性。互感器綜合特性測試儀是用于校準和診斷互感器全套性能的關鍵設備。

在技術發展中，互感器測試儀主要經歷了從工頻測試到變頻（或異頻）測試的演變。了解這兩種技術的區別，對于選擇合適的測試設備、確保測試的準確性與效率至關重要。

一、 傳統技術：工頻互感器綜合特性測試

工頻測試法是指測試儀在電力系統的標準頻率下（中國為 50 Hz，部分國家為 60 Hz）對互感器進行各項試驗。它要求測試激勵源與電力系統頻率一致。

核心原理與應用：

工頻測試儀依賴大功率工頻激勵電源，采用傳統的升流法或升壓法進行測試。

◆ 伏安特性： 需輸入大電流/高電壓激勵互感器二次側，使其飽和，從而得到伏安曲線。

◆ 變比與角差： 通常采用標準互感器進行工頻比較法，對測試結果進行比對。

優勢：

◆ 與運行狀態一致： 在與電網實際運行頻率一致的條件下進行測試，結果理論上最接近互感器的實際工作狀態。

◆ 原理基礎： 技術成熟，符合電力試驗的傳統規范。

局限性（現代應用中的痛點）：

◆ 設備笨重： 測試 CT 伏安特性需要大電流，導致工頻測試設備體積龐大、重量沉重，不便于現場攜帶和操作。

◆ 試驗電源依賴性： 現場試驗受電源容量限制，難以在所有變電站都找到足夠的試驗電源支持。

◆ 抗干擾性差： 在變電站高電磁干擾環境中，工頻 50 Hz 信號極易受到現場環境 50 Hz 雜波的干擾，影響測試精度和穩定性。

◆ 效率低下： 試驗接線和升流升壓過程復雜且耗時。

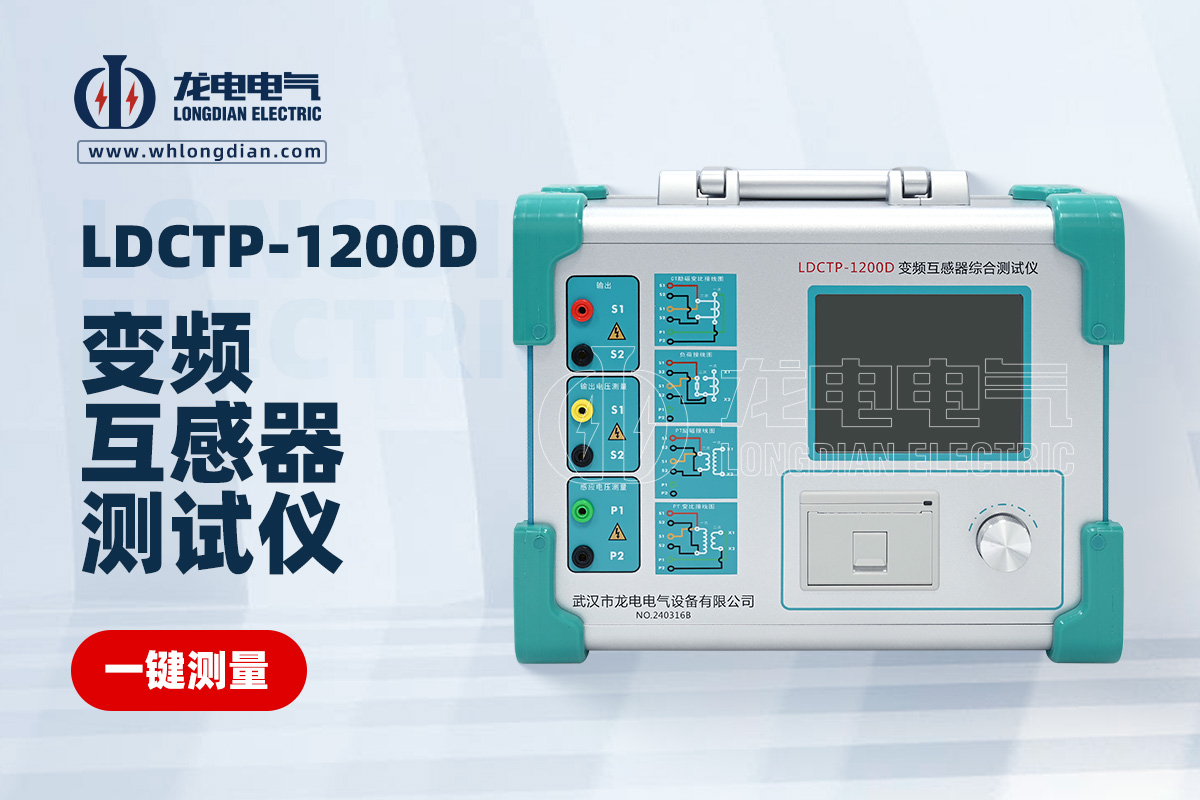

二、 現代技術：變頻（異頻）互感器綜合特性測試

變頻測試法（或稱異頻法、掃頻法）是現代互感器測試儀的主流技術。它是一種基于低壓、小功率、多頻率激勵的快速、綜合測試方法。

核心原理與優勢：

變頻測試儀利用先進的電子技術和算法，產生一個與工頻（50 Hz）不同頻率的激勵信號進行測試，并通過數學模型和算法將結果等效到 50 Hz 下。

◆ 低壓高測： 在測試 CT 伏安特性時，通過改變激勵頻率（如 45 Hz、55 Hz 等）和低壓信號，利用互感器自身的數學模型和等效換算原理，在不飽和的情況下推算出互感器在工頻下的飽和特性。

◆ 抗干擾性強： 由于采用與工頻 (50 Hz) 不同的頻率進行測試，可以利用數字濾波技術有效避開現場 50 Hz 的強電磁干擾，極大提高了測試的可靠性和精度。

◆ 高度集成化： 一臺設備集成所有測試功能（CT/PT 的伏安特性、變比、極性、角差、二次負荷、二次繞組電阻、暫態特性等），實現了一鍵式全自動測試。

◆ 輕便高效： 設備體積小、重量輕（通常為 10 kg～20 kg 級別），極大地提高了現場測試的效率和便捷性。

三、 總結與應用選擇

在追求效率和安全性的現代電力現場試驗中，變頻（異頻）互感器綜合特性測試儀以其輕便化、全功能集成、高效率和優異的抗干擾能力，已完全取代傳統的工頻設備，成為互感器現場試驗和維護的首選解決方案。
