高壓斷路器機械特性試驗內容及常用測試儀器介紹

高壓斷路器（開關）機械特性試驗，就是對斷路器的操作機構、傳動系統和觸頭系統的動態性能進行精確診斷。本文將詳細解析高壓斷路器機械特性試驗的核心內容，并介紹完成這些試驗所需的關鍵測試儀器。

高壓斷路器機械特性試驗的核心內容

機械特性試驗旨在驗證斷路器動作的準確性、快速性和同步性。所有測試通常需要使用高精度的傳感器和計時系統來完成。

1. 時間特性測試（Timing Characteristics）

時間是機械特性試驗的首要指標，直接關系到故障切除的效率。

◆ 合閘（分閘）時間： 測量從操作指令發出（線圈通電）到觸頭接觸（分離）的整個過程時間。時間超出標準，可能導致故障切除延誤或系統不穩定。

◆ 三相不同期性： 測量三相觸頭在合閘或分閘時，動作時間的最大時間差。不同期性過大將導致三相電壓不平衡，甚至引發相間短路。

◆ 固有時間： 測量分閘線圈通電瞬間到觸頭分離的時間。

2. 運動特性測試（Motion Characteristics）

通過記錄觸頭的動態運動軌跡，深入診斷機構的機械健康狀況。

◆ 行程-時間曲線： 繪制觸頭運動的位移與時間的關系曲線。曲線的平滑度、超程量、反彈量等，能反映出操作機構的運行是否平穩、傳動系統是否有卡滯或過度磨損。

◆ 速度-時間曲線： 分析觸頭運動速度的變化。尤其關鍵的是平均速度和觸頭接觸瞬間的速度。速度不達標或波動劇烈，說明滅弧能力可能不足或緩沖器性能下降。

◆ 超程與反彈： 測量觸頭合閘后的最終超程量以及分閘時的反彈量。不合格的超程或反彈會影響絕緣和壽命。

3. 操作線圈與機構測試

評估驅動斷路器動作的電氣和機械機構的可靠性。

◆ 合閘（分閘）線圈電流波形： 測量操作線圈在動作過程中的電流變化。通過分析電流波形特征，可以診斷電磁機構是否卡澀、是否有異物阻礙，以及操作電源是否正常。

◆ 最小動作電壓： 測試斷路器在操作電源電壓降低到何種程度時，仍能可靠地完成合閘或分閘操作。

4. 動態回路電阻特性（選做項目）

有些先進的機械特性測試儀還集成了動態回路電阻測試功能。

◆ 動態接觸電阻： 在觸頭合閘或分閘的瞬間，實時測量觸頭接觸的電阻變化。這能更早地發現靜、動觸頭間的接觸不良問題，比靜態回路電阻測試更具診斷價值。

常用測試儀器介紹：高精度測量是關鍵

高壓斷路器機械特性試驗的精度要求極高（通常需要毫秒級甚至微秒級的計時精度），因此必須依賴專業的測試儀器。

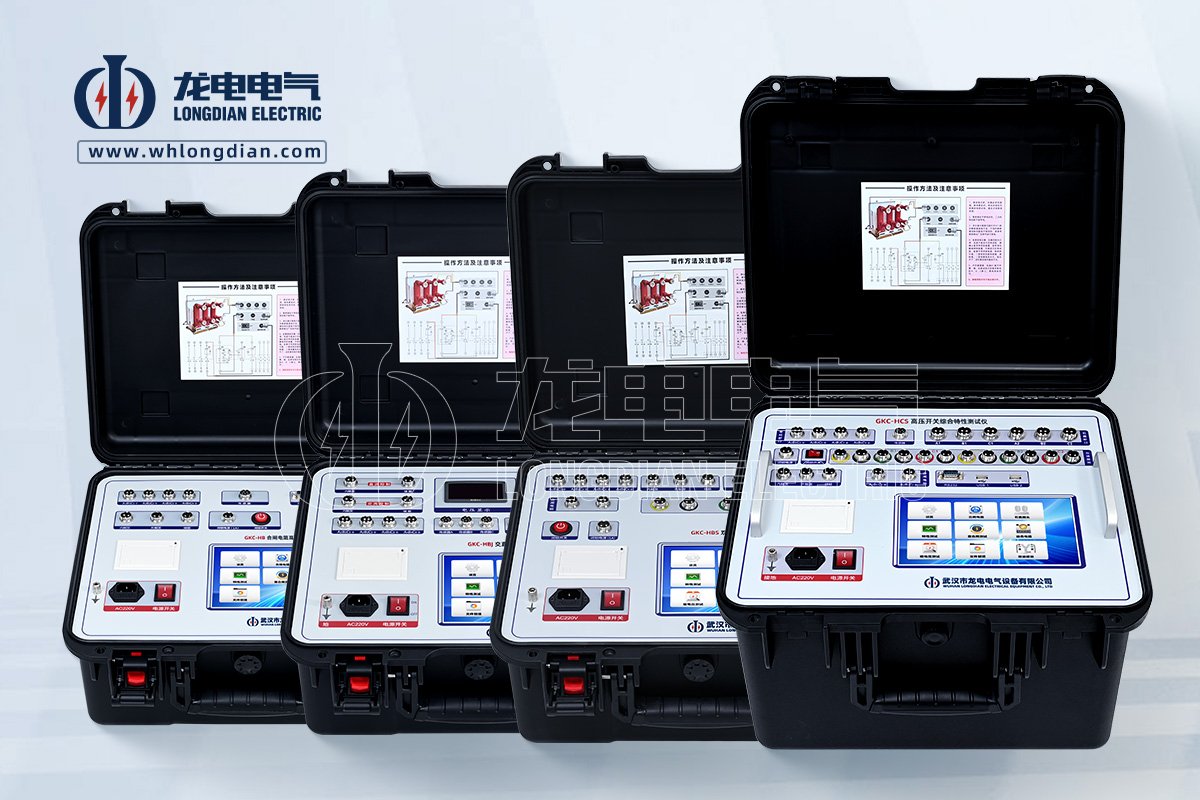

1. 高壓開關綜合特性測試儀（必備核心儀器）

這是進行機械特性試驗的唯一且最主要的儀器。

◆ 功能特點： 集成了高精度時間測試單元、行程傳感器接口、電流傳感器接口和強大的數據分析軟件。一臺設備即可完成上述所有機械特性項目的測量、記錄和分析。

◆ 傳感器： 儀器通常需要配合直線或旋轉傳感器，實時采集觸頭或操作機構的位移信息。

◆ 智能化： 現代儀器（如武漢龍電電氣等廠商的產品）具備自動化接線判斷、智能曲線分析、自動生成診斷報告等功能，極大地提高了現場測試效率和準確性。

2. 回路電阻測試儀（輔助診斷）

◆ 用途： 雖然回路電阻屬于導電回路試驗，但其結果是機械特性可靠性的重要支撐。它用于測量斷路器主回路的靜態接觸電阻。

◆ 特點： 能輸出100A至 600A大電流，精確測量微歐級的微小電阻，判斷觸頭是否有過熱隱患。

高壓斷路器機械特性試驗是保障電力設備安全運行的“基石”。通過使用高壓開關綜合特性測試儀進行系統、精確的測量和分析，電力工程師可以及時發現機械故障的早期跡象，從而實現從“事后搶修”到“事前預防”的維護轉變，確保電網的長期穩定和可靠。
