高壓開關要測哪些指標？一文看懂特性測試儀在忙什么

高壓開關（斷路器）是電力系統里最重要的“門衛”。它要在故障發生時，在千分之一秒內快速切斷電流，保護整個電網的安全。而為了確保它能做到這一點，我們需要定期給它做“體檢”。

這個“體檢”，在電力行業里被稱為高壓開關的機械特性測試。它就像一份詳細的健康報告，通過一系列指標來告訴你，這個開關是不是健康的。

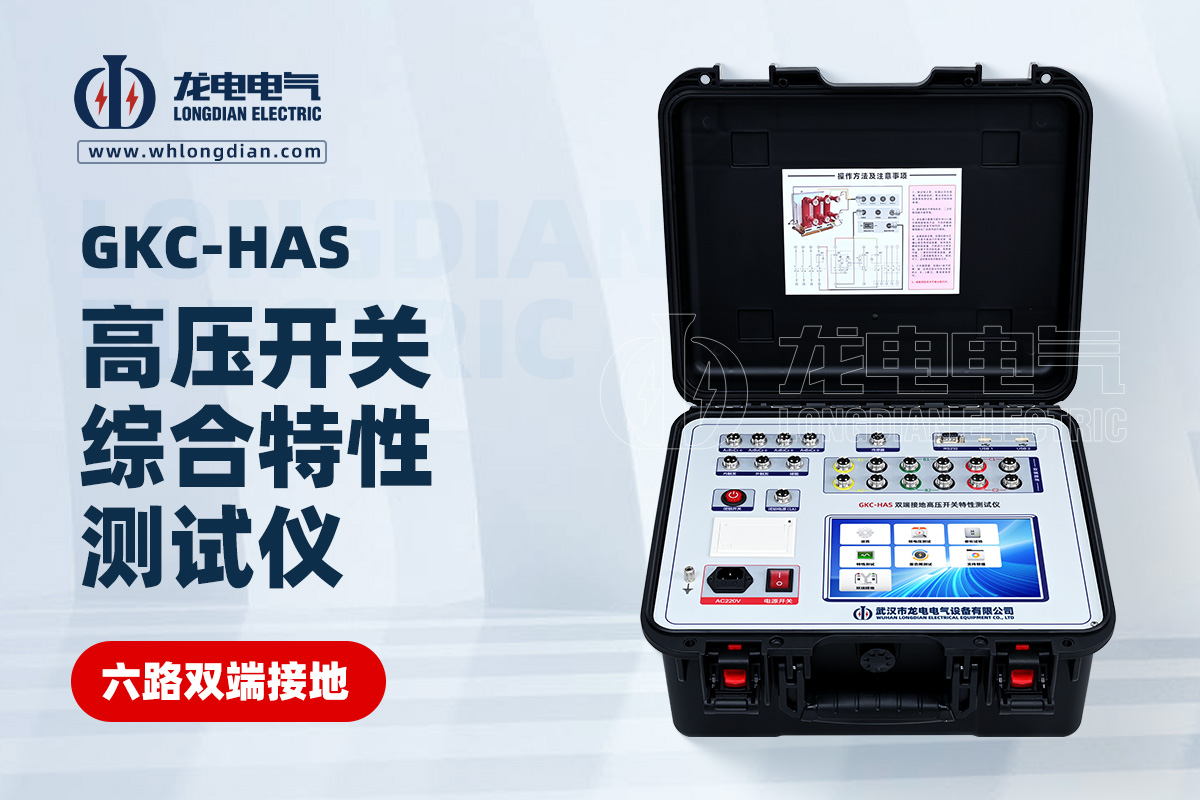

進行這項體檢的專業工具，就是高壓開關機械特性測試儀。

核心工具：高壓開關機械特性測試儀

這款儀器是電力維護人員的“聽診器”。它通過高精度的傳感器和高速的數字采集系統，能毫秒級地捕捉開關在動作瞬間的所有細節數據，并生成圖形化的報告。正是依靠它，我們才能將復雜的機械運動，量化成清晰的數字指標。

下面就是測試儀重點關注的幾項“體檢”內容：

1. 動作快慢：能跑多快？（時間特性）

測試儀首先要精確測量開關“反應”有多快。

◆ 分/合閘時間：指從你發指令給開關，到它的觸頭完全分開或閉合，所需要的時間。這個時間必須非常短，否則就可能釀成大禍。

◆ 三相同步性：這個指標看的是三相觸頭在動作時，它們之間的時間差有多小。這個時間差越小，說明開關越“整齊”，對電網的沖擊也就越小。

2. 運動距離：手腳伸得多開？（運動特性）

測試儀會通過連接在開關上的傳感器，測量其運動軌跡。

◆ 觸頭行程/開距：行程是指動觸頭從起點到終點移動的總距離。開距則是觸頭完全分開后，兩者之間的安全距離。這個距離必須足夠，才能保證高壓電被安全地隔離開。

3. 沖擊與緩沖：動作穩不穩？（沖擊特性）

開關的動作不能只求快，還要穩。

◆ 合閘彈跳：當開關合上時，觸頭不會一下子就貼合，而是會像皮球一樣彈幾下。測試儀能精確記錄這個“彈跳”的時間和幅度。彈跳時間越短越好，不然會把觸頭表面燒壞。彈跳情況能直接反映出開關內部的緩沖機構是否正常。

4. 動力來源：力量夠不夠？（電氣驅動特性）

測試儀還會同步監測驅動開關動作的電信號，發現潛在的電氣故障。

◆ 線圈電流：這是驅動開關動作的電磁鐵消耗的電流。如果電流波形不正常，就可能說明開關內部有摩擦或卡澀，就像汽車發動機轉速不穩一樣。

◆ 操作電源電壓：這是給線圈供電的電壓。如果測試時電壓下降太多，說明電源“沒勁”，可能會導致開關拒動，也就是該動的時候不動。

總結：測試的意義

高壓開關機械特性測試，就是依靠高壓開關機械特性測試儀，通過這些直觀的指標，來判斷開關是否能在緊急時刻可靠地保護我們的用電安全。這是一項非常重要的維護工作，能提前發現問題，避免更大的損失。
